Acopios de tubos de hormigón en obra

El acopio de los tubos se hace normalmente tan cerca como sea posible del punto de instalación. Los tubos de pequeño diámetro pueden ser apilados de la misma manera que se cargan en el camión. El acopio de los tubos se hará en posición horizontal, salvo que se disponga de alguna solera rígida que garantice el acopio vertical en las debidas condiciones de seguridad. La hilada inferior debe colocarse en una superficie plana y adecuadamente calzada para prevenir desplazamientos. En cada hilada de tubos, la campana y los enchufes estarán en la misma dirección.

Las campanas en la siguiente hilada están cambiadas y dispuestas encima de los enchufes de la hilada inferior. Los fustes de los tubos deben estar en contacto entre sí y las campanas voladas para evitar concentraciones de carga.
El acopio de los tubos en obra puede hacerse de las siguientes maneras:

A) Apilado centralizado
Se escogen zonas despejadas de la obra que permitan las maniobras de los vehículos y de las grúas y otros elementos auxiliares de descarga. Los tubos apilados no deben ser colocados en las proximidades de zanjas abiertas

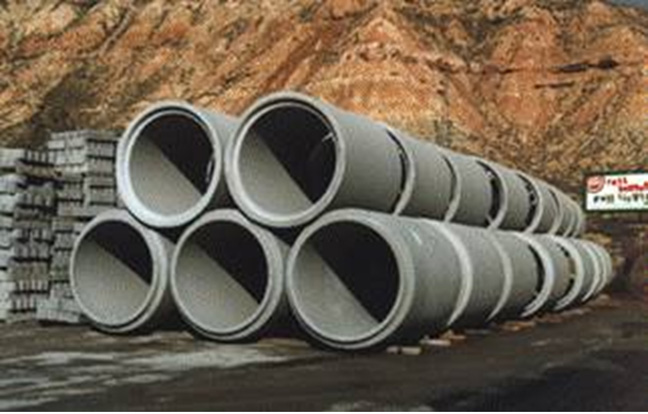

El apilado más frecuente es el piramidal debiéndose adoptar precauciones especiales en el calzado lateral para prevenir que rueden. Se debe evitar un apilamiento excesivo en altura para que los tubos de la parte inferior no estén sobrecargados. Se recomienda que la altura del apilado no exceda de lo indicado en la siguiente tabla:

Hiladas de apilado de tubos
Diámetro nominal en mm	Número de hiladas de tubos
300-400	4
500-600	3
800-1.000	2
> 1.000	1

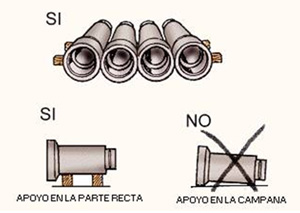

La forma más segura de colocar la primera hilada es depositándola sobre el terreno nivelado, calzando por cuatro puntos cada uno de los tubos de esa hilada de arranque. La hilada siguiente se colocará de tal manera que todas las campanas estén al mismo lado y sobresalgan los machos de la hilada anterior apoyándose los tubos sobre sus fustes.



B) Acopio lineal
El acopio a lo largo de las zanjas debe responder a los siguientes criterios:

• Colocar la tubería tan cerca como sea posible de la zanja con el debido resguardo.
• Dejar la tubería al lado opuesto a las tierras de excavación.
• Tener en cuenta que la tubería no se halle expuesta al tránsito de los vehículos de la obra, zonas de voladura, etc.

No deben almacenarse los tubos en el tajo por un período largo de tiempo en condiciones expuestas. Si fuera inevitable hacerlo deben protegerse adecuadamente (p ej: evitar el contacto con el suelo, evitar la exposición al sol, etc.).

Si durante los trabajos de acopio se detectara algún tubo dañado, debe ser separado, marcado y situado en acopio aparte.
